Safety hand gripper for table saw

テーブルソーなどで利用できるグリッパーを作ってみました。
設計図は700円にて販売中

この図面はyoutubeで公開しているハンドグリッパーの設計図です。
自作工房の活動をご支援していただける方の為に設計図を配布いたしますのでDIYにご活用ください。


上記ボタンが機能しない場合はこちらからお求めください。
https://jsk-koubou.stores.jp/

※ご支援はyoutubeやブログのコンテンツ運営・羽ばたき飛行機の開発などに利用させていただきます。このデータは開発支援を目的としておりますので木材の加工方法などの具体的なご質問はご遠慮くださいますようお願いいたします。

設計図のミスや不具合のご質問は承ります。

スポンサーリンク

配布データについて

配布するデータは下記の内容となります。
・WEBマニュアル(アクセスパスワード)
・PDFの組み立て図
・PDFの設計図

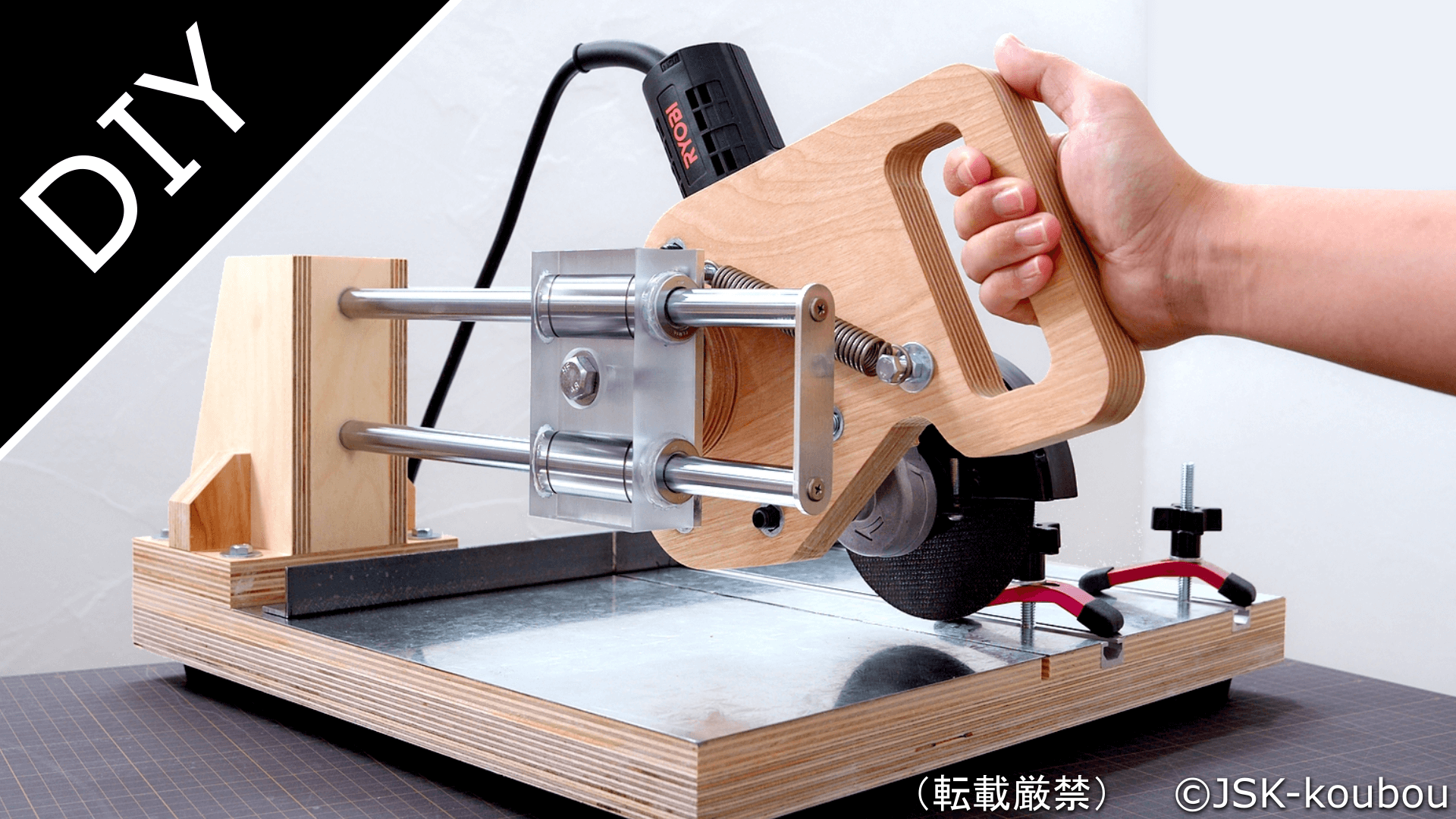

↓PDFの設計図はこのような状態で配布いたします。※画像はディスクグラインダーの設計図

必要な材料

  • 木材
  • アルミフレーム HFSPURE5 長さ75mm×2
  • M5×13インサートナット ×4
  • M4×10インサートナット ×2
  • Φ3×15mmの木ねじ(皿ねじ)×8
  • 厚さ3~5mm 幅20 長さ40mmのアルミ板 ×2
  • M4×30ねじ ×2
  • M4ワッシャー ×2
  • M5ワッシャー ×6
  • M5×15低頭ビス ×4
  • M5×10ローレットビス ×2
  • M5×20ローレットビス ×2
  • M5アルミフレームナット ×2
  • ノンスリップシート
  • M6四角ナット ×2
  • M6×30mm全ネジボルト(全ネジボルトを切断して作る) ×2

詳しい部品リンクなどはプランに記載しています。

※一部にミスミで購入する部品が含まれています。
ミスミは事業者向けのオンラインショップなので、事業登録する必要があります。
詳しくはこちらの記事を見てください。
