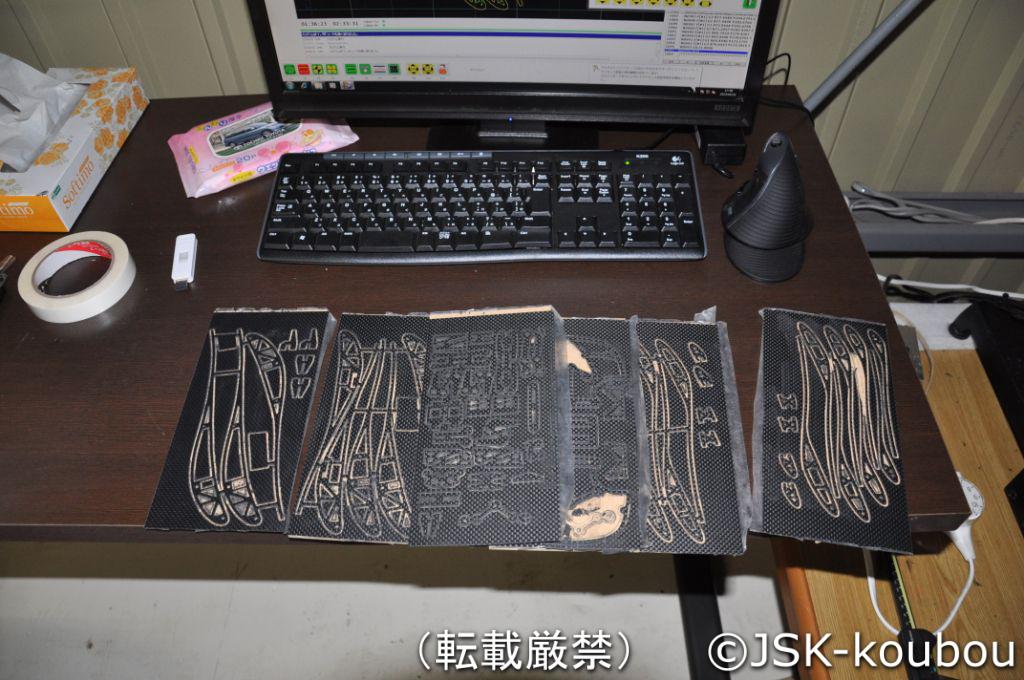

鳥型ラジコンのカーボン加工

スポンサーリンク

ベアリングと軸のはめ会いを確認したところ、半分の軸がベアリングに通らない事が判明。
取りあえず製作には十分な量は確保できているのでそのまま続けます。

ベアリングのはめ会い

次に切りっぱなしのカーボンだと、軸径がマイナスになってしまうのでヤスリで径を整えます。
穴の数は100個近くあるので、これだけで数時間かかる・・・
穴を大きくしすぎるとガタつきに繋がるし、小さければ入らない・・・

現物合わせで軽い圧入になるように仕上げていきます。
カーボンの穴径を整える


Sponsored link

ステンレス軸を通すとこんな感じ↓
ステンレス軸を整えた穴に通す

今回はベアリング仕様なので、カーボンにベアリングを埋め込んでいきます。
ベアリングを埋め込んだカーボン部品

ボディーを組み立ててみた
ボディの組み立て

ここまでは面倒ですが意外と作るのは簡単♪
ここから翼の製作が難しいわけです。
基本設計が同じでも、微妙に設計変更してしまったせいで、今までの製作冶具が使えなくなってしまいましたorz

その為、一から冶具を作りながら組み立てを行っていきます
この冶具の製作は正確に作らないと完成品にもろに影響するので意外と時間がかかる訳です。

スポンサーリンク

フォローする

コメント

  1. ch より:

    こんにちは、趣味でラジコンを制作しているものですが、
    いくつかお伺いしたいことがあるのですがよろしいでしょうか。

    とても小さな軸受を用いているように思えるのですが、どこで入手されたのか教えていただけると助かります。

    また、写真を見る限りですと軸受の固定に接着剤を用いているように思えるのですが、この解釈で正しいでしょうか…?もし接着剤でしたらどのような接着剤を用いているのか教えていただけると助かります。

    最後に、カーボン材の厚さについて、何mmのものを用いているのか教えていただけますでしょうか。

    長文失礼いたしました。

    • 自作工房管理人 より:

      ベアリングはミスミで調達しました。ただ、ミスミは事業者としてアカウント登録しないと利用できないので一般的ではないですよね。
